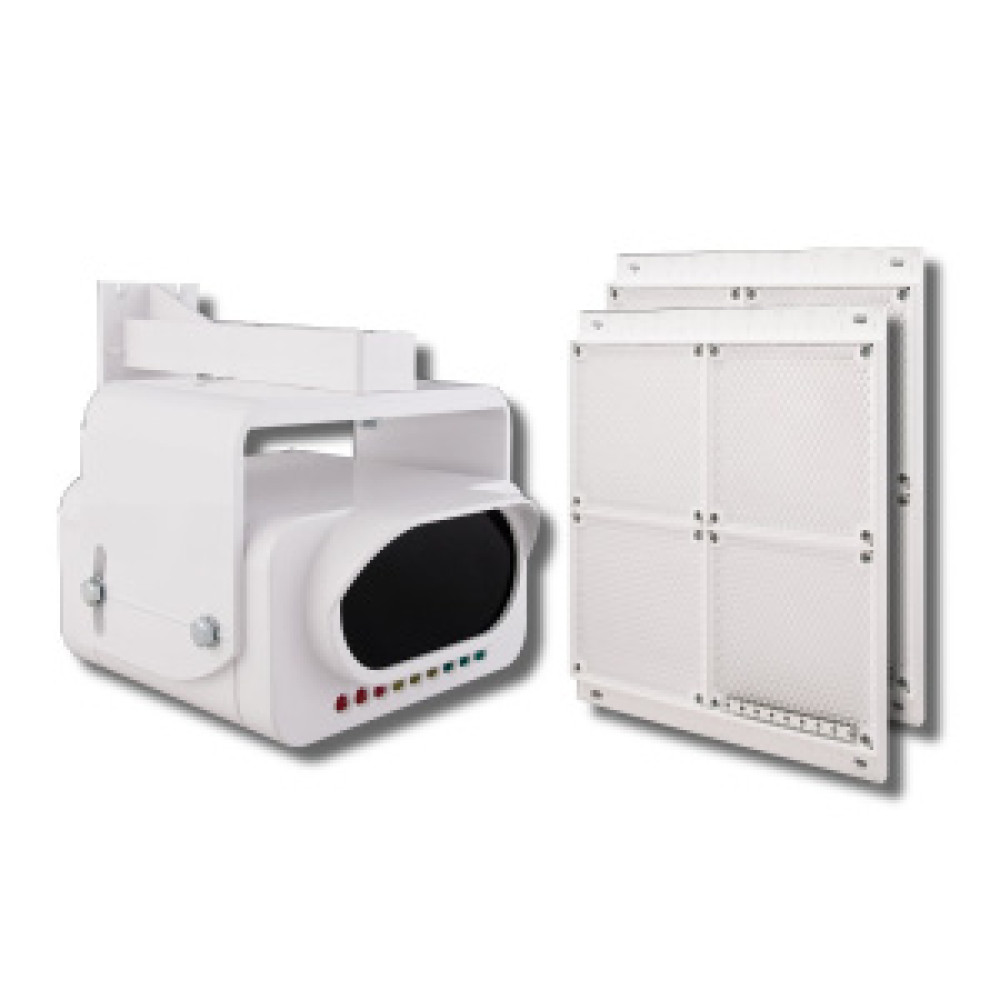

В качестве рефлектора-отражателя в ИП212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.
С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя В составе извещателей ИП212-52М имеются выносные устройства УВ-ПРД-ПРМ.
Принцип действия
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52М могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52М – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52М позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.
В ИП212-52М всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
Юстировка
Процесс юстировки аналогичен процессу описанному для ИП212-52. Выбор тактики работы извещателей ИП212-52М схож с ИП212-52 но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.
|
№ движка переключателя |
Режим работы извещателя | |
| Выключено (OFF) | Включено (ON) | |
| Общие установки | ||
| 1 | Штатный режим работы | Режим юстировки |
| 2 | Режим формирования выходных сигналов «Пожар» | Режим формирования выходных сигналов «Внимание» |
| 4 | Режим быстрой компенсации чувствительности | Режим медленной компенсации чувствительности |
| Установки для ИП212-52 | ||
| 3 | Режим самосинхронизации (по лучу) | Режим принудительной синхронизации (по линии связи) |
| 5 |
Порог срабатывания 50% («6»-OFF) |
Порог срабатывания 37% («6» - OFF) |
| 6 |
Порог срабатывания 50% («5» - OFF) |
Порог срабатывания 25% («5» - OFF или ON) |
| Установки для ИП212-52М | ||
| 3 | Выход «Неисправность-реле» | Выход «Неисправность-ключ» |
| 5 |
Порог срабатывания 50% («6»-OFF) 30% («6»-ON) |
Порог срабатывания 40% («6»-OFF) 20% («6»-ON) |
| 6 |
Порог срабатывания 50% («5»-OFF) 40% («5»-ON) |
Порог срабатывания 30% («5»-OFF) 20% («5»-ON) |
Характеристики:
| Параметр | Значение |
| Устанавливаемые пороги срабатывания: для ИП212-52М | 20%, 30%, 40%, 50% |
| Диапазон контролируемых расстояний | от 8 до 100 м |
| Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
| Площадь помещения, защищаемая одним извещателем | не более 900 м2 |
| Напряжение питания извещателей (приемника, передатчика и приемо-передатчика) | от 10 до 30 В |
| Ток, потребляемый извещателями в режиме «Норма»: ИП212-52М | не более 1,5 мА |
| Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) | не более 1 мА |
|
Ток, потребляемый приемником в режимах: - формирования выходного сигнала «Внимание» - формирования выходного сигнала «Пожар» - формирования выходного сигнала «Неисправность» в режиме «Реле» - формирования выходного сигнала «Неисправность» в режиме «Ключ» |
не более 11 мА не более 35 мА не более 11 мА не более 1,5 мА |
| Величина скачка тока при формировании сигнала «Внимание» | 7,5±0,75 мА |
| Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
| Длительность отключения питания для сброса | не менее 2 с |
|
Инерционность срабатывания извещателя: - типовая - максимальная |
5 с 10 с |
|
Инерционность фиксации извещения «Неисправность» в режимах: «Неисправность - память», «Неисправность - допуска» «Неисправность - луч» «Неисправность - синхронизация», «Неисправность - сбой» «Неисправность - превышение», «Неисправность - снижение» |
от 3 до 5 с 2±0,5 с от 40 до 70 с от 40 до 70 с |
|
Величина сопротивления замкнутых контактов оптореле: - типовая - максимальная |
15 Ом 25 Ом |
| Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
| Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
| Ток, коммутируемый опторелейными выходами | не более 100 мА |
| Напряжение, коммутируемое опторелейными выходами | не более 100 В |
| Предельное значение компенсации чувствительности | 3 дБ (50%) |
|
Скорость компенсации: - в режиме быстрой компенсации - в режиме медленной компенсации |
0,12 %/мин 0,03 %/мин |
|
Габаритные размеры приемо-передатчика: - без юстировочного устройства - с юстировочным устройством |
не более 140х135х70 мм не более 185х150х140 мм |
|
Масса приемо-передатчика: - без юстировочного устройства - с юстировочным устройством |
не более 0,4 кг не более 0,6 кг |
| Габаритные размеры устройств выносных УВ-ПРД-ПРМ | не более 55х55х21 мм |
| Масса УВ-ПРД-ПРМ | не более 0,04 кг |
|
Габаритные размеры рефлектора-отражателя ИП212-52М |
не более 246х210х13 мм |
| Масса рефлектора-отражателя ИП212-52М | не более 0,25 кг |
| Диапазон рабочих температур | от минус 30 до + 55°С |
| Максимально-допустимая относительная влажность | 98% |
| Максимально допустимая частота вибрации | 55 Гц |
| Максимально-допустимая освещенность в месте установки | 12 000 лк |
| Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
| Степень защиты оболочки по ГОСТ 14254 | IP 40 |
